ProMSA – Analiza Systemów Pomiarowych

ProMSA jest programem służącym do wspomagania analizy systemów pomiarowych (MSA – Measurment System Analysis) wg wytycznych AIAG MSA Manual – 4rd Edition. Producent firma Symphony Technologies posiada kilkunastoletnie doświadczenie w tworzeniu aplikacji m.in. do zarządzania jakością.

Podstawowe cechy programu:

• pełny zakres analiz,
• graficzna prezentacja wyników,
• baza przyrządów – planowanie i raportowanie terminów analiz,
• prostota obsługi, przyjazny interfejs użytkownika,
• naturalne sygnalizowanie zgodności i przekroczeń (zielony, żółty, czerwony),
• skalowalne układy analiz (liczba operatorów, części, powtórzeń),
• lista przyrządów oraz historia analiz w jednej bazie danych,
• eksport raportów do formatu arkusza MS EXCEL

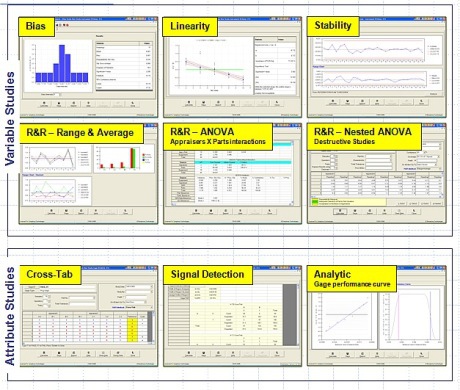

Zakres analiz:

1) Systemy pomiarowe dla Wartości Liczbowych (Variable Studies):

• Analiza Powtarzalności i Odtwarzalności (GR&R) metodą średnich i rozstępów (Range & Average) oraz ANOVA,
• Analiza Niepoprawności (Bias Study),
• Liniowość (Linearity),
• Stabilność (Stability),

2) Systemy kontrolne dla Atrybutów (Attribute Studies, “go/no go”):

• Metoda “Kappa” (Cross Tab Method),
• Metoda detekcji sygnałów (Signal Detection Method),
• Metoda Analityczna (Analytic Method & GPC).

Analiza Powtarzalności i Odtwarzalności (GR&R);

• metoda średnich i rozstępów (tzw. Ford Type-2),
• metoda ANOVA,
• stabilność długoterminowa: karta Xśr-R,
• analiza graficzna: wykres interakcji, wykres rozrzutu (część-operator), wykres przebiegu wg części / wg operatorów, wykres udziałów składników rozrzutu (wariancji),
• składniki rozrzutu (EV, AV, PV, R&R, TV),
• składowe wariancji (Percentage Contribution),
• wskaźnik sygnału do szumu (Signal to Noise Ratio),
• wskaźnik rozdzielczości (ndc),
• tabela ANOVA,
• wskaźniki %R&R, %EV, %AV, %PV dla różnych wielkości odniesienia.

Analiza Niepoprawności (Bias Study);

• estymacja błędu systematycznego,
• ocena istotności błędu systematycznego (test-t),
• sygnalizacja kolorystyczna zgodności z wymaganiami,
• histogram.

Analiza Liniowości;

• estymacja błędu systematycznego i rozrzutu dla różnych wartości wielkości mierzonej w zakresie pomiarowym przyrządu,
• analiza regresji (przedziały ufności),
• obliczenia poprawności dopasowania (Goodness of Fit),
• sygnalizacja kolorystyczna zgodności z wymaganiami.

Analiza Stabilności;

• nadzorowanie stabilności kartą Xśr-R,
• liczność próbki wg wyboru użytkownika,
• analiza z wykorzystaniem reguł (SPC) Western Electric,
• sygnalizacja kolorystyczna zgodności z wymaganiami (przekroczenie granic kontrolnych, trendy).

Analiza R&R dla właściwości atrybutywnych (Cross Tab Metod);

• funkcja analizy systemu kontroli parametrów atrybutywnych z interfejsem do wprowadzania wyników oceny i listami wielkości referencyjnych,
• analiza z wykorzystaniem parametru: Cohen`s kappa,
• obliczenia efektywności systemu pomiarowego,
• wskaźniki dla liczby fałszywych alarmów.

Analiza R&R dla właściwości atrybutywnych: Metoda detekcji sygnałów;

• wyznaczenie obszaru niezgodności dla operatorów,
• określenie %GRR,
• wskaźnik: Interrater Agreement określany na podstawie: Cohen`s kappa parameter.
